PrefSuite - Ponto de inserção para os perfis.

01 - DEFINIÇÃO

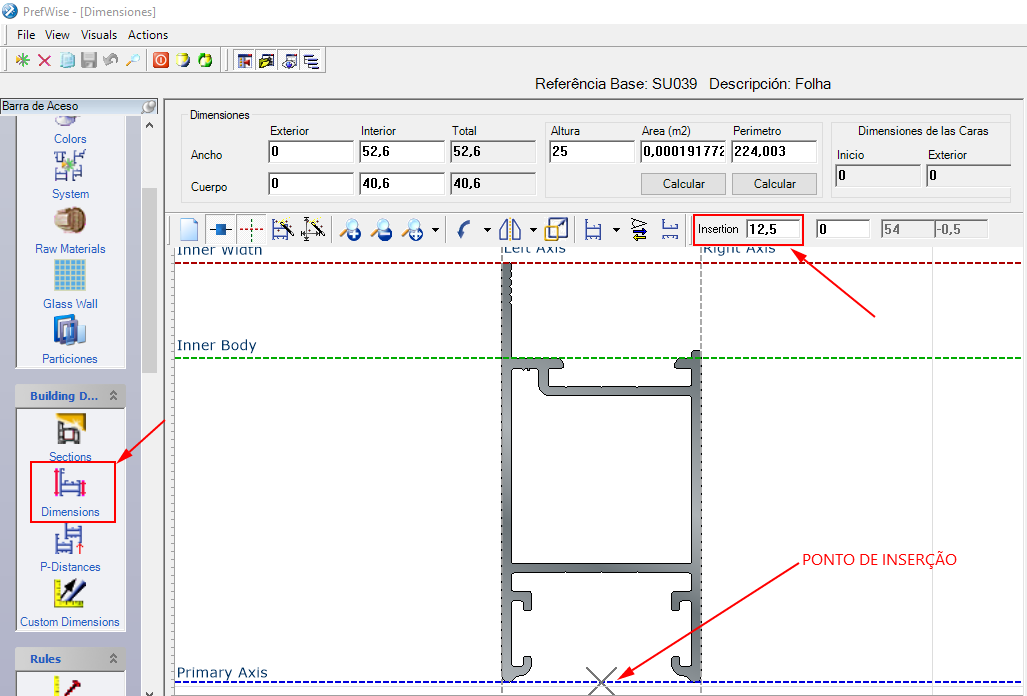

    Ponto de inserção é o que chamamos de 'referência zero' do perfil, ou seja, é a partir dele que se mede a distância ('desconto' e 'desconto z') entre ele e a 'referência zero' do próximo perfil. No PrefWise, definimos o ponto de inserção no botão 'Dimensions' localizado na Barra de Acesso do lado esquerdo da tela.

02 - OBJETIVO

    Para facilitar a definição dos descontos entre os perfis no PrefWise (P-Distances), a EsquadGroup adotou um padrão de localização dos pontos de inserção nos diferentes tipos de perfis utilizados nos modelos. O objetivo deste tutorial é repassar esse padrão para que possa utilizar em seus cadastros também. Ao adotar esse padrão, você notará que na grande maioria dos casos, será necessário pouco ou nenhum ajuste ao definir os descontos entre um perfil e outro.

03 - Padronização dos pontos de inserção

   Segue abaixo uma lista com os principais tipos de perfis, e o padrão adotado para a localização dos pontos de inserção:

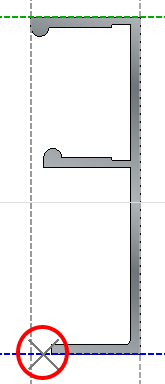

 a) CONTRAMARCO

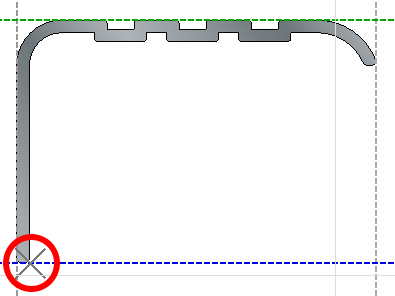

b) ARREMATE

               PAREDE                                                                                       PISO

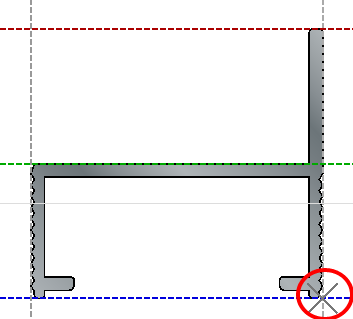

c) MARCO

d) TRILHO

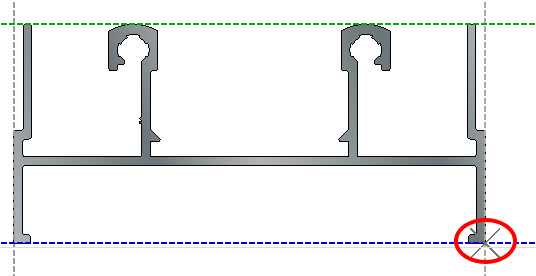

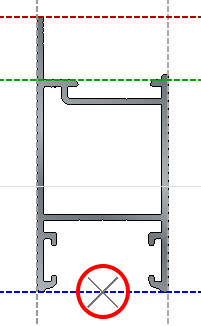

e) FOLHA

              CORRER / GIRO                                                                       FIXO

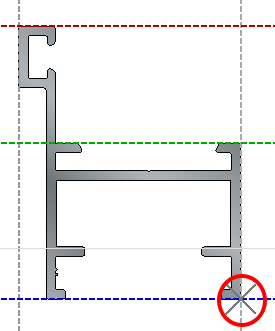

f) TRAVESSA

           TRAVESSA/COLUNA PARA MARCO                TRAVESSA PARA  FOLHA

g) BAGUETE

   Dependendo da linha ou da disposição dos modelos (perfis angulares), esses pontos de inserção indicados acima podem sofrer variações. Mas de um modo geral, esse padrão sugerido facilita as montagens dos modelos mais utilizados no mercado de esquadrias.
